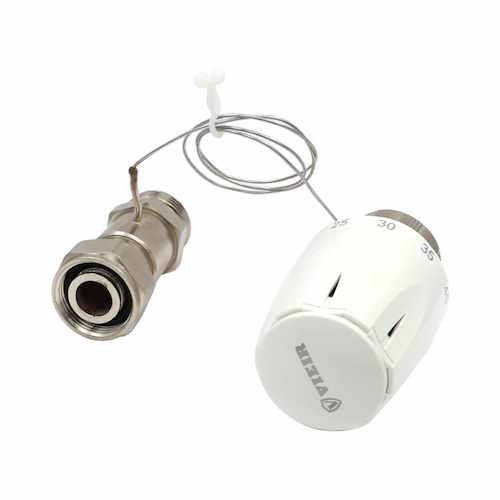

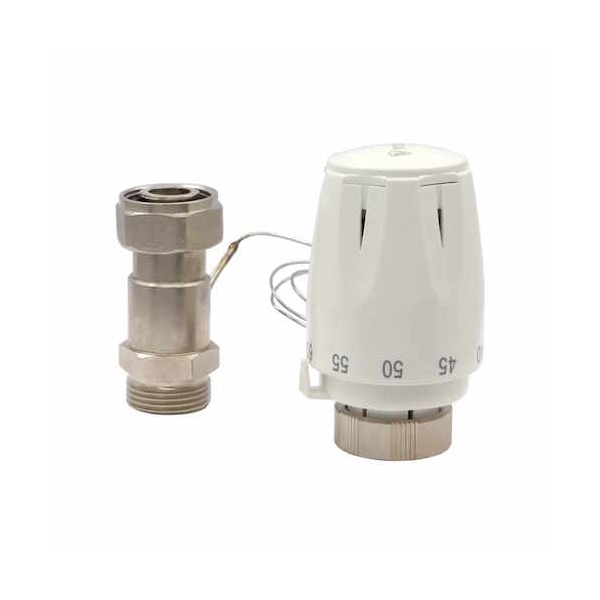

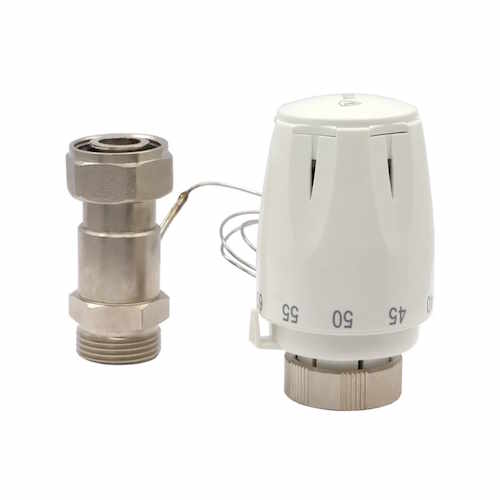

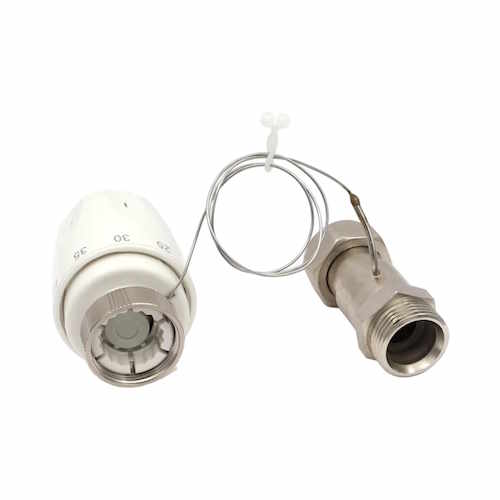

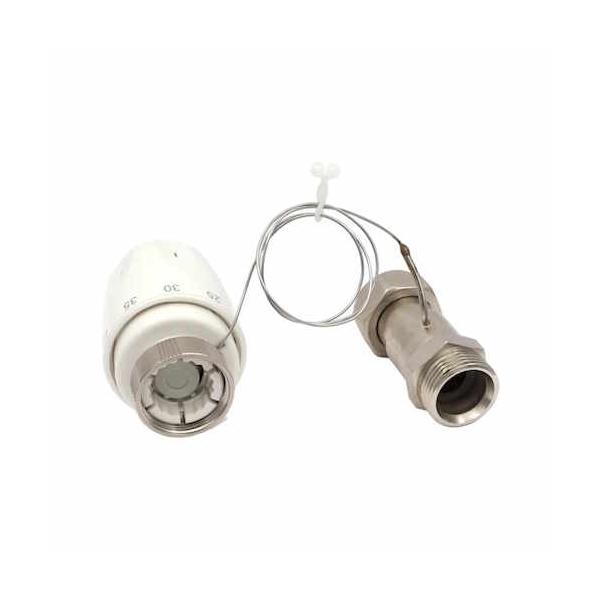

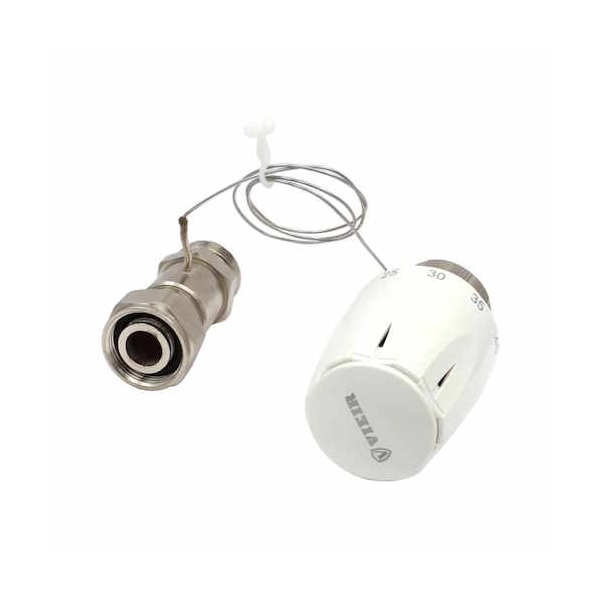

Термоголовку с проточным сенсором VR298

Термоголовка с проточным сенсором

Назначение и область применения

Основное назначение термоголовки с проточным сенсором – автоматическое регулирование расхода жидкости через обслуживаемый контур, по температуре обратной линии в системах встраиваемого отопления типа «тёплый пол» с жидкостным теплоносителем.

Термостатическая головка устанавливается, на термостатический клапан распределительного коллектора или же радиаторный клапан и не требует подключения к внешним источникам электропитания.

Устройство и технические характеристики термоголовка с проточным сенсором VR298

• 1 – гайка накидная, латунь;
• 2 – камера термостата, сталь оцинкованная;
• 3 – фланец ограничительный с указателем,ABS;
• 4 – патрон, акрилобутадиенстиролABS;
• 5 – рабочая пружина, сталь конструкционная 66Mn4;
• 6 – маховик, акрилобутадиенстирол - ABS;
• 7 – сильфон, латунь CW614N;
• 8 – шток, нейлон армированный стекловолокном;
• 9 – ограничитель, акрилобутадиенстирол - ABS;
• 10 – корпус демпферной камеры,нейлон армированный стекловолокном;
• 11 – вставка упорная, сталь;
• 12 – демпферная пружина, сталь;
• 13 – крышка, пластик ABS;
• 14 – капиллярная трубка;
• 15 – кольцо уплотнительное;
• 16 – гайка накидная;
• 17 – гильза сенсора;
• 18 – камера сенсора;
• 19 – корпус сенсора;

1 Наполнитель сильфона - Этилацетат (C4H8O2)

2 Допустимая температура воздуха °С от 0 до +60

3 Допустимая относительная влажность воздуха % от 30 до 85

4 Максимальная температура теплоносителя °С 85 Гистерезис °C 1

5 Максимальное давление в системе отопления бар 10

6 Максимальный перепад давления на клапане бар 1.0

7 Присоединительная резьба накидной гайки - М30х1,5

8 Присоединительная резьба сенсора 3/4

Высота термостатической головки мin/ мах мм 81/85

Диаметр термостатической головки мм 49.1

Средний срок службы лет 20

Заказать термоголовка с проточным сенсором VR298: +375(29)3644709

Смесительный узел.

Смесительный узел предназначен для подачи воды определенной температуры в систему теплый пол (теплые стены, теплый потолок). Как правило используется совместно с коллекторм к которому присоеденяются трубы уложенные в теплый пол.

Конструкция смесительного узла для теплого пола

Смесительный узел для теплого пола состоит из циркуляционного насоса, термостатического клапана (двухходовой, трехходовой, четырехходовой), термометра, креплений для установки насоса и присоединения смесительного узла к коллектору.

Купить смесительный узел в Гомеле ул. Могилевская 5 8(023)231-59-50

Доставка комплектующих для теплого пола по всей Беларуси.
